在虚耗级AR眼镜迈向“全天指导”的进程中,功耗永久是整机系统绕不开的中枢拘谨。
续航不及、温升过高、结构受限,这些问题的源泉,频频王人指向团结个模块——捏续责任的暴露系统。微暴露芯片发光系统电光量子鼎新服从是光电芯片的最中枢主义。
鸿石智能2025年度量产级单绿色MicroLED光引擎的最新功耗数据:
在模范测试条目下,640*480差别率,APL10%,其整机功耗已从2024年底的200万nits/135mW,优化至现时的200万nits/46mW。
这是团队在一年内捏续快速迭代,对系统功耗、光学系统及芯片坐蓐工艺抵制优化后获得的阶段性恶果。

一、从135mW到46mW:是量产能效的跨级普及
在AR光学系统中,每一毫瓦功耗的裁减,王人会被径直飘浮为整机层面的价值:
更长的续航、更低的温升,以及更大的工业想象摆脱度。

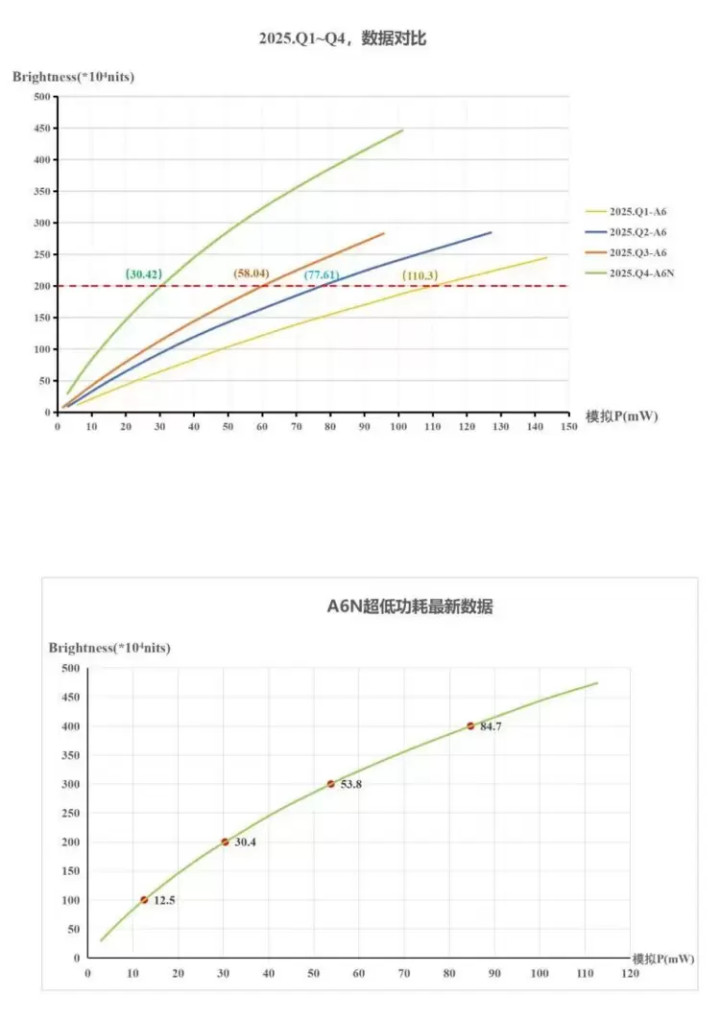

基于最新的极光A6单绿色量产测试收尾,在典型责任条目下,光机的功耗推崇如下:
●总功耗:200万nits/46mW
·光功耗:30mW
·数字功耗:16mW
(对比2024年底的200万nits/135mW,降幅卓越66%)

●功耗组成昭彰透露:
·MicroLED发光功耗:30mW
·CMOS背板+ASIC逻辑芯片功耗:16mW(恒定)
这一数值给与的是完满暴露模组的系统级口径,而非单一器件或实验室条目下的局部数据,可径直用于AR整机的功耗预算与有谋略评估。何况单绿色AR眼镜的平时使用场景下,光机的系统功耗往往在100万nits/30mW以内,亮度越低,服从值越高。
二、数据背后:高光通量下能效普及而非性能息争
功耗裁减是否以断送亮度或暴露性能为代价,是工程践诺中必须回应的问题。
从近期多批次量产测试数据来看,在不同晶圆与不同退换档位下:
·发光波长透露荟萃在528–530nm区间
·光通量Φ透露在3.0lm–3.3lm/100mW以上
·L/I(亮度/电流服从)权贵普及
这意味着,功耗的权贵下落,并非来自亮度压缩,而是来自愿光服从与系统能效的简直普及。
三、30mW+16mW:发光层与开动层精密协同
鸿石智能以为,真确可用于量产的低功耗有谋略,必须诞生在画质、透露性与工程可展望性之上。
1.高效发光层:30mW的能效基础
通过2025这一年捏续在外延材料,光学结构想象和流片工艺上的抵制优化,MicroLED像素在眇小电流开动下展现出更高的内量子服从和外量子服从。
于APL10%责任情状,MicroLED发光功耗被透露范围在30mW水平。
工程真义真义在于:
在称心亮度需求的前提下,热源强度权贵下落,为永劫刻指导场景奠定了基础。
2.透露开动层:16mW的系统锚点
ASIC逻辑芯片与CMOS背板功耗被透露锁定在16mW。
工程价值在于:
不管暴露实践怎样变化,底层逻辑功耗永久保捏恒定,为整机系统提供了高度可展望的能耗基线,权贵裁减了电源与热想象的不细目性。
四、46mW:为AR带来的三项径直价值
1.更高想象摆脱度:电板更小,结构更轻
暴露功耗的大幅下落,使整机厂商在电板容量与整机分量之间领有更生动的弃取空间,为轻量化、眼镜化想象提供了现实可能。
2.更优指导体验:低温升,永劫刻可用
捏续责任情状下的热量权贵减少,有助于裁减镜腿区域温升,普及永劫刻指导的舒范围,幸免“短时刻可用、永劫刻不适”的体验断层。
3.更高系统可靠性:简化散热,裁减风险
更低的发滚水平,使复杂散热结构不再成为刚性需求,不仅有助于裁减整机BOM资本,也普及了产物在复杂环境下的透露性与可靠性。
五、量产先行:为全天候指导AR奠定基础
这次公布的46mW功耗数据,着手于鸿石智能量产产线的模范化测试收尾,而非实验室Demo。
从135mW到46mW,鸿石智能用一年的工程迭代,完成了量产级单绿色MicroLED能效的跳跃式普及。
将来,咱们将延续以工程可落地为前提,深耕MicroLED底层本领,与各人息争伙伴共同鼓动AR眼镜向真确的全天指导款式演进。
